A DERRADEIRA ABRAÇADEIRA SUPER-T
Esta nova série de abraçadeiras para tubo apresenta um design moderno, pensado para substancial incremento de funcionalidade e versatilidade, sem esquecer a compatibilidade com a série anteriores de abraçadeiras e acessórios.
As abraçadeiras Super-T têm um deslizador de micro-ajuste incorporado que conta com 10 micro-passos diferentes, permitindo ao instalador ajustar a abraçadeira para eventuais desvios.
O facto de se permitir que a base das abraçadeiras dobrem alguns milímetros, causa forças opostas nas áreas de encaixe, quando a abraçadeira está a ser instalada/fixada, as abas “mordem” ainda mais a base da abraçadeira adicionando uma quantidade extra de pressão na fixação.
As bases PSTB-4, PSTB-7, ST-CLIP e ST-Base, estão também equipadas para receber abraçadeiras de cabos, mais especificamente, a abraçadeira de cabo 467.
ABRAÇADEIRAS COM ALINHAMENTO CENTRAL FIXO
As abraçadeiras Super-T também possibilitam a fixação num só ponto com alinhamento central fixo. No caso de Instalações em paredes de gesso isoladas, o PST-7 é melhor e mais adequado. A sua medida mais longa, pode penetrar facilmente nas três camadas para obter uma aderência permanente na última camada.
As buchas rápidas PST-5 e PST-7 são também adequadas para a instalação/fixação da série Boxline em betão. Desta forma, é possível evitar o uso de parafusos de metal.

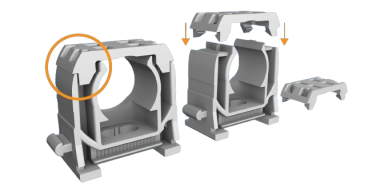

TAMPA CLIP AND LOCK

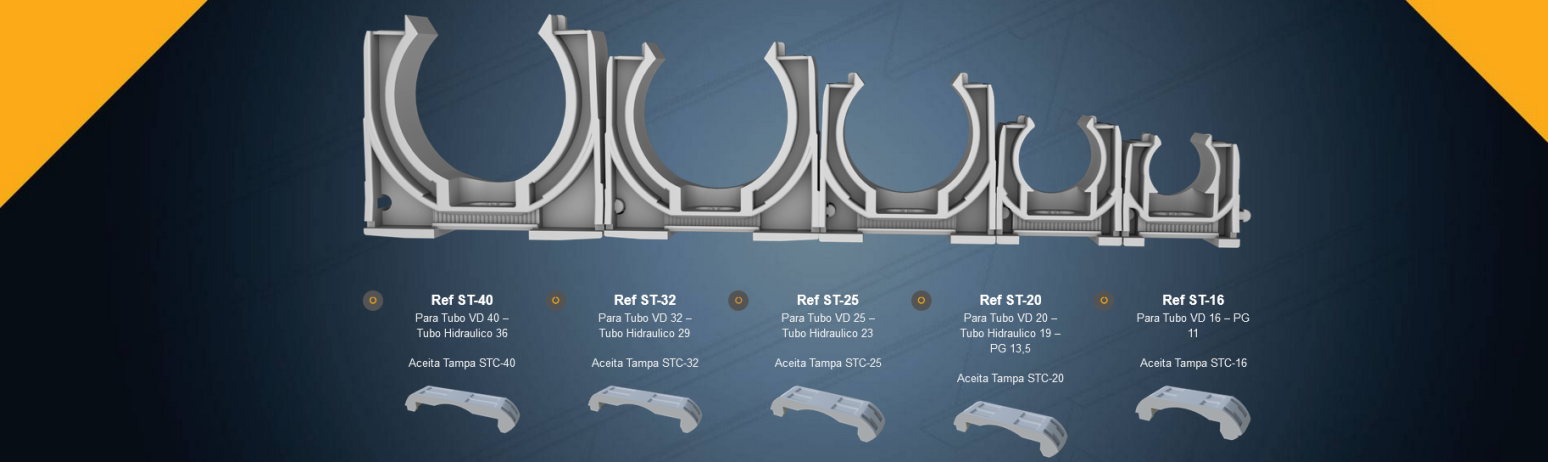

A tampa de fecho das abraçadeiras, garante a não remoção de cabos ou tubos quando a instalação é alcançavel à mão. Quando os tubos ou cabos são puxados, as laterais da abraçadeira exerçem pressão na tampa trancando-a e evitando a sua remoção e mantendo a instalação firmemente fixada. As tampas têm diferentes tamanhos conforme a abraçadeira a que se destinam, assim sendo para as abraçadeiras ST-40, ST-32, ST-25, ST-20, ST-16, as tampas correspondentes têm as seguintes referências, STC-40, STC-32, STC-25, STC-20 e STC-16.
ABRAÇADEIRAS AGRUPÁVEIS
As abraçadeiras Super-T são agrupáveis através dos encaixes laterais, permitindo fazer instalações em paralelo.Retro-Compatibilidade: compatível com os restantes modelos de abraçaderias agrupáveis da JSL.

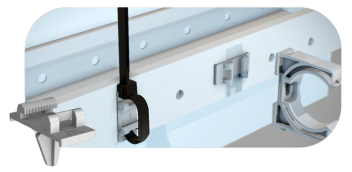

ST-CLIP
O ST-CLIP é a solução mais rentável para fixação de cabos ou tubos em placas metálicas ou bandejas de cabos. O ST-CLIP pode ser utilizado em perfis de placas metálicas com medidas de espessura compreendidas de 0,6 a 1,2mm. O ST-CLIP é também composto por um pequeno arpão retráctil de forma triangular, que depois de entrar no orificio voltará à sua posição original, garantindo uma fixação segura do ST-CLIP. Tensão Extra: como já referido, e a semelhança das abraçadeiras, ao instalar o ST-CLIP, a base flecte alguns milímetros, e uma vez que esta curvatura causa forças opostas nas áreas clipagem da base, a tensão criada adiciona uma quantidade extra de pressão na base do clip reafirmando a robustez da instalação em geral.

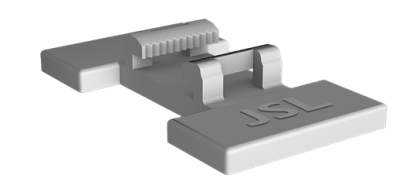

ST-BASE
JSL oferece ainda outra solução para a fixação de cabos ou tubos utilizando apenas uma pequena base de plástico fina. A ST-BASE destina-se a ser utilizada com cola prego, e pode ser colada em praticamente toda e qualquer superfície, permitindo uma instalação muito rentável e versátil. A ST-BASE possui um deslizador de micro-ajuste incorporado que conta com 10 micro-passos diferentes, permitindo ao instalador ajustar a abraçadeira para eventuais desvios. A ST-BASE é destinada a ser instalada com a aplicação da cola prego e deixando-a repousar durante pelo menos 24 horas antes de proceder à fixação de cabos ou abraçadeiras Super-T. A base de plástico é feita de pequenas fendas cilindricas para garantir que a cola prego tenha área de aderência suficiente para garantir uma aderência duradoura em qualquer tipo de superfície.

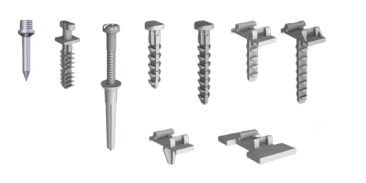

Permite fixação com as abraçadeiras Super-T para fixação são compatíveis com as referências 903, BM6, 215, PST-5, PST-7, PSTB-4, PSTB7, ST-CLIP, ST-BASE
FIXAÇÃO COMPATIVEL COM TUBOS DO TIPO
VD METRIC 16 | 20 | 25 | 32 | 40
PG 11 | 13,5 | 16 | 21 | 29
HIDRAU 13,5 | 16 | 19 | 21 | 23 | 29 | 36
Compatível com calha 2060-PF de aço zincado (DIN C11)
MODELOS
Brochura Abraçadeira SUPER-T
